SMT貼片機物料庫中的角度，是指元件在貼裝到PCB時，相對于其標準0°基準方位需要旋轉的角度，用于控制元件的最終擺放方向，確保元件極性、引腳與PCB焊盤精準匹配。

一、核心定義

1. 0°基準方位

元件在物料庫中預設的標準方向，不同類型元件的基準定義不同：

  • 無極性元件（如電阻、電容）：長邊水平，引腳朝左右方向。
  • 有極性元件（如IC、二極管、電解電容）：第一引腳/極性標記（圓點、凹槽）朝左或朝下。

2. 旋轉規則

主流SMT貼片機（西門子、松下、富士等）均遵循逆時針旋轉為正的數學慣例：

  • 0°：元件保持標準基準方向
  • 90°：元件逆時針旋轉90°（豎放狀態）
  • 180°：元件逆時針旋轉180°（倒置狀態）
  • 270°：元件逆時針旋轉270°（等效順時針旋轉90°）

二、物料庫中兩類關鍵角度

角度類型 核心含義 主要作用 應用示例
貼裝角度 (Placement Angle) 元件最終貼裝到PCB的旋轉角度 匹配PCB設計文件中的元件方向，確保極性/引腳對齊 PCB上IC需豎放時，貼裝角度設為90°
供料角度 (Feeder Angle) 元件在料帶/料盤中的實際擺放角度 吸嘴吸取后先按此角度旋轉至0°基準，再執行貼裝角度旋轉 料帶中電阻為豎放（90°），供料角度設為90°

三、角度設置的重要性

錯誤的角度設置會直接導致以下問題：

  • 極性錯誤：二極管、IC、電解電容等元件角度錯誤（如180°）會引發短路、燒毀、功能失效
  • 焊接不良：角度偏差導致引腳偏移焊盤，引發虛焊、橋接等工藝缺陷
  • 效率降低：非90°倍數的角度會增加SMT貼片機旋轉耗時，降低生產效率

四、常見誤區與注意事項

  • 旋轉方向確認：部分舊設備/軟件可能以順時針為正，設置前務必核對手冊
  • 角度獨立性：供料角度≠貼裝角度，來料方向變化只需修改供料角度，無需調整貼裝角度

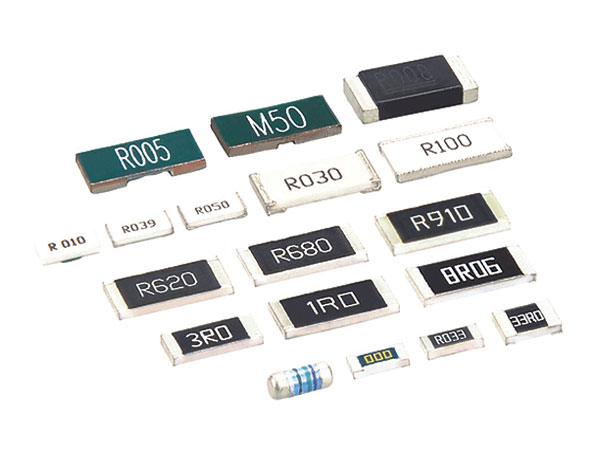

  • 對稱元件規范：0402/0603電阻等對稱元件，雖0°和180°效果一致，仍建議按標準設置，便于管理追溯
