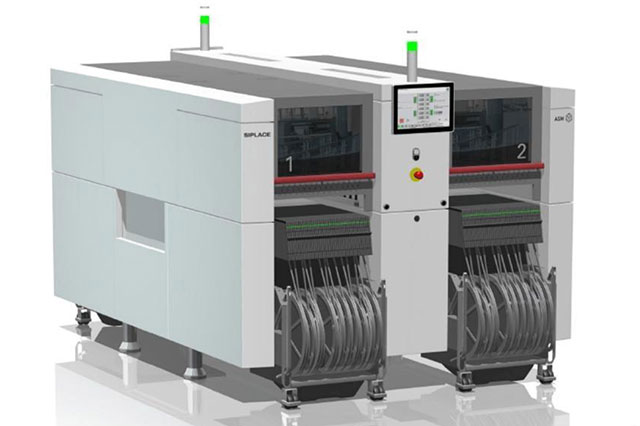

本文將從機器硬件、軟件系統、工藝參數和元件規格四個維度，來介紹西門子貼片機 SIPLACE X4i S 貼裝 01005 元件需滿足的全部要求，確保貼裝過程穩定、高效且質量達標。

一、機器硬件配置要求

硬件是保證 01005 元件高精度貼裝的基礎，需嚴格匹配以下組件型號。

1、貼裝頭與相機：必須使用 CP20 貼裝頭，搭配 23 型號（CPP）或 30 型號照相機，確保元件識別精度。

2、吸嘴型號：根據相機類型匹配吸嘴，CP20 P 貼裝頭對應 4008 型號吸嘴，CPP 相機對應 2005 型號吸嘴。

3、供料器模塊：僅支持 4mm、8mm 或 2x8mm 規格的 SIPLACE X 料帶供料模塊，確保元件穩定供料。


二、軟件系統版本要求

軟件版本需滿足最低要求，以支持 01005 元件的程序編輯、參數設置與貼裝控制。

1、機臺軟件：需升級至 707.1 版本或更新版本。

2、編程軟件（SIPLACE Pro）：需使用 11.2 版本或更新版本，確保元件庫與貼裝參數兼容。


三、貼裝工藝質量要求

工藝參數直接影響貼裝良率與精度，需達到以下指標。

1、拾取率：元件拾取成功率需≥99.97%，減少因拾取失敗導致的生產中斷。

2、貼裝精度（DPM）：動態貼裝精度（DPM）需≤5，保證元件貼裝位置偏差在允許范圍內。

3、錫膏與鋼網：需使用 5 類型號錫膏，鋼網開孔厚度需控制為 60μm，確保焊錫量匹配元件尺寸。


四、PCB 與元件規格要求

PCB 設計與元件本身的規格，需與機器貼裝能力適配。

1、PCB 焊盤：焊盤寬度需≥200μm，焊盤間距需≥100μm，避免貼裝后出現橋連或虛焊。

2、元件規格：元件尺寸需為 400μm×200μm×200μm，尺寸公差允許 ±20μm；元件成像需滿足 275 像素點要求，確保相機可清晰識別。
