在SMT車間生產線中，ASM 貼片機作為高精度的自動化生產設備，其運行狀態直接影響著貼片產品的質量和生產效率。水平校準作為貼片機安裝與維護的核心環節，是保障設備精準定位、穩定運行的關鍵前提。一旦水平精度不達標，可能導致貼片偏移、元件損壞等一系列問題，給企業帶來不必要的損失。因此，嚴格遵循 ASM 貼片機的水平要求，規范執行校準操作，對電子生產企業具有重要的現實意義。

一、水平測量：精準把控核心精度

水平測量是貼片機水平校準的基礎步驟，其精度直接決定了后續校準工作的有效性。操作時，需將貼片機專用水平儀放置在未夾持的升降料臺上，分別在 X 方向和 Y 方向進行精準測量，且測量精度必須達到 0.02mm 的高標準。升降料臺作為貼片機承載元件的關鍵部件，其水平狀態直接影響元件傳輸與貼片的精準度，選擇這一測量位置能最直觀地反映設備核心工作區域的水平情況。測量過程中，操作人員需仔細讀取水平儀數據，反復核對確保數值準確，為后續的對齊工作提供可靠依據。


二、支撐腳對齊：嚴控偏差范圍

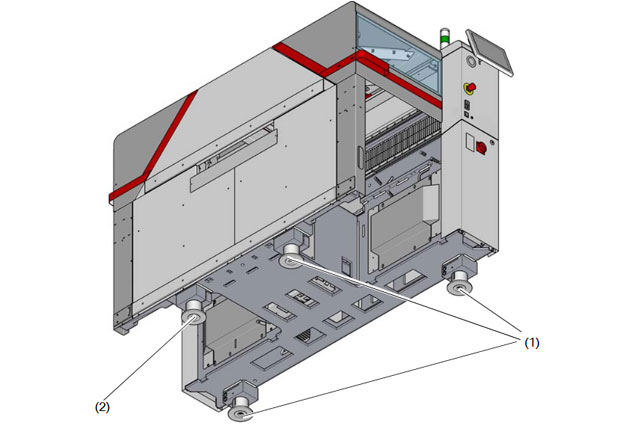

完成基礎水平測量后，需對貼片機的支撐腳進行精準對齊。首先以貼片機的三個支撐腳為基準，使用水平儀分別在 X 方向和 Y 方向調整設備位置，使這三個支撐腳形成的平面達到水平標準，且所允許的最大偏差嚴格控制在 0.10mm/m 以內。這一偏差標準是基于貼片機的機械結構和工作精度需求制定的，一旦超出該范圍，會導致設備運行時產生振動，影響貼片頭的定位精度。在調整過程中，操作人員需循序漸進，每次微調后及時讀取水平儀數據，確保偏差始終處于允許范圍內。


三、支撐腳固定與承重檢查：筑牢穩定根基

三個基準支撐腳對齊后，即可固定第四個支撐腳，通過四個支撐腳的協同作用將貼片機牢牢固定在地面上。此時，首要任務是檢查四個支撐腳的承重強度，必須確保所有支撐腳都與地面充分接觸，且受力均勻。均勻的承重能有效分散設備運行時產生的壓力，避免局部支撐腳過載損壞，同時減少設備振動。待確認承重均勻后，需將用于調整支撐腳高度的設置螺釘切換至承重狀態，使其承擔設備重量，為設備穩定運行提供結構支撐。


四、螺釘緊固與最終核驗：確保校準有效性

為保障支撐腳固定的牢固性，需使用扭矩扳手將四個支撐腳的夾持螺釘以 130Nm 的標準扭矩旋緊。精準的扭矩控制既能避免螺釘因過松導致設備移位，又能防止過緊造成機械結構變形。螺釘緊固完成后，采用鐵錘輕輕敲擊支撐腳的方式，進一步檢查其承重強度和固定穩定性，觀察支撐腳是否存在松動、位移等情況。最后，再次使用水平儀對貼片機的 X 方向和 Y 方向進行水平檢測，確認設備對齊精準，無偏差超出允許范圍，確保整個水平校準流程達到預期效果。


ASM 貼片機的水平校準工作看似簡單，實則蘊含著嚴格的技術規范和操作標準。從精準測量到支撐腳對齊，再到固定與核驗，每個環節都缺一不可。電子生產企業需重視水平校準工作，安排專業操作人員按照規范流程執行，定期對設備水平狀態進行復檢與調整。只有始終保持貼片機的水平精度符合要求，才能充分發揮設備的高精度性能，保障生產過程的穩定性和產品質量的可靠性，為企業在激烈的市場競爭中奠定堅實的生產基礎。
