在電子制造領域，貼片機的性能參數直接影響生產效率與產品質量，NXT 系列貼片機憑借其穩定的性能與靈活的配置，成為眾多企業的優選設備。本文將針對 富士貼片機 NXT 系列中 M3 III / M3 IIIS 與 M6 III 兩款主流貼片機的核心參數尺寸進行詳細解析，為生產規劃與設備選型提供參考。

一、NXT M3 III / M3 IIIS 貼片機

NXT M3 III / M3 IIIS 貼片機作為一款緊湊型設備，在保證性能的同時，具備靈活的生產適配能力，其核心參數尺寸如下：


（一）供料器料槽數

供料器料槽數直接決定了設備可同時容納的供料器數量，影響生產過程中的換料效率。該型號貼片機的供料器料槽數為20 個，能夠滿足中小批量生產中多種元器件的供料需求，減少頻繁換料帶來的時間損耗，保障生產流程的連續性。


（二）電路板尺寸

電路板尺寸適配性是貼片機滿足不同產品生產需求的關鍵指標。NXT M3 III / M3 IIIS 貼片機針對不同搬運軌道模式，給出了明確的電路板尺寸范圍：

1、單搬運軌道：尺寸范圍為 48 x 48 ～ 305 x 610 mm，可適配中小型尺寸的電路板，滿足常規電子產品的生產需求；

2、雙搬運軌道：尺寸范圍為 48 x 48 ～ 305 x 280 mm，適用于對生產效率要求較高且電路板尺寸較小的場景，通過雙軌道同時運作提升生產節奏；

3、雙軌變單軌：尺寸范圍為 48 x 48 ～ 305 x 510 mm，兼顧了雙軌的靈活性與單軌對較大尺寸電路板的適配性，可根據實際生產需求靈活切換，增強設備的適用范圍。


（三）工作頭產能

工作頭產能是衡量貼片機生產效率的核心指標，不同類型的工作頭對應不同的產能水平，以適配不同元器件的貼裝需求：

1、H24S/H24A 工作頭：產能可達 35,000 cph（每小時貼裝元器件數量），具備高效的貼裝能力，適用于批量生產中大量小型元器件的快速貼裝，能顯著提升整體生產效率；

2、H08M 工作頭：產能為 13,000 cph，在保證一定生產效率的同時，更側重于對中等尺寸元器件的精準貼裝，平衡了效率與精度需求；

3、H02F 工作頭：產能為 6,700 cph，雖然產能相對較低，但在大型元器件或特殊規格元器件的貼裝中表現出色，滿足高精度、高穩定性的貼裝要求。


（四）貼裝頭精度

貼裝精度直接關系到電子產品的質量與可靠性，NXT M3 III / M3 IIIS 貼片機不同工作頭的貼裝精度表現如下：

1、H24S/H24A 工作頭：貼裝精度為 ±0.025 mm，且過程能力指數 Cpk ≧ 1.00，意味著在大量小型元器件貼裝過程中，能保持較高的精度穩定性，有效降低貼裝誤差導致的產品不良率；

2、H08M 工作頭：貼裝精度為 ±0.040 mm，Cpk ≧ 1.00，針對中等尺寸元器件，在保證生產效率的基礎上，確保貼裝位置的準確性，滿足常規電子產品的質量標準；

3、H02F 工作頭：貼裝精度同樣達到 ±0.025 mm，Cpk ≧ 1.00，盡管其產能較低，但在大型元器件貼裝中仍能保持高精度，適用于對元器件貼裝位置要求嚴苛的高端電子產品生產。

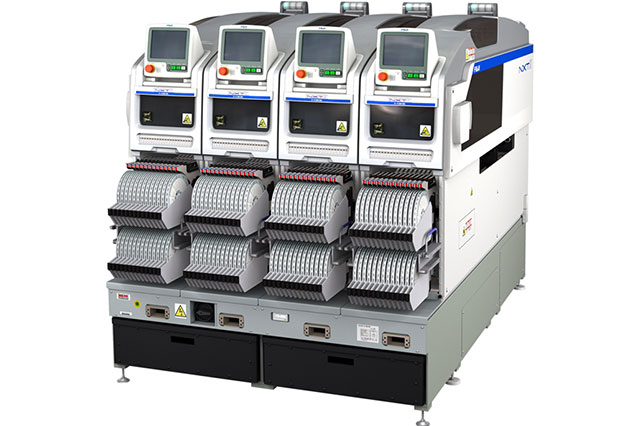

二、NXT M6 III 貼片機

NXT M6 III 貼片機在 M3 系列的基礎上，進一步提升了供料能力與電路板尺寸適配范圍，更適合大規模、多樣化的生產場景，其參數尺寸特點如下：


（一）供料器料槽數

該型號貼片機的供料器料槽數達到45 個，相較于 M3 III / M3 IIIS 的 20 個，供料能力大幅提升。更多的供料器料槽可同時容納更多種類、更大數量的供料器，減少生產過程中的換料次數，尤其適合需要貼裝多種元器件的復雜產品生產，顯著提升生產效率與連續性。


（二）電路板尺寸

NXT M6 III 貼片機在電路板尺寸適配方面更具優勢，各類搬運軌道模式下的尺寸范圍均有所擴大：

1、單搬運軌道：尺寸范圍擴展至 48 x 48 ～ 610 x 610 mm，能夠適配更大尺寸的電路板，滿足大型電子產品（如大型顯示屏驅動板、工業控制主板等）的生產需求；

2、雙搬運軌道：尺寸范圍為 48 x 48 ～ 610 x 280 mm，在保持雙軌道高效生產優勢的同時，可適配更大長度的小型電路板，進一步提升了對不同規格產品的適配能力；

3、雙軌變單軌：尺寸范圍為 48 x 48 ～ 610 x 510 mm，結合了雙軌的靈活性與單軌對大尺寸電路板的適配性，且最大尺寸較 M3 系列顯著增加，能應對更多大型、復雜電路板的生產場景。


（三）工作頭產能

與 NXT M3 III / M3 IIIS 貼片機相比，NXT M6 III 貼片機的工作頭產能保持一致，不同類型工作頭的產能表現如下：

1、H24S/H24A 工作頭：產能為 35,000 cph，高效的貼裝能力可滿足大規模生產中大量小型元器件的貼裝需求，配合其更多的供料器料槽，能實現長時間連續高效生產；

2、H08M 工作頭：產能為 13,000 cph，在大規模生產中，可用于中等尺寸元器件的批量貼裝，平衡生產效率與貼裝質量；

3、H02F 工作頭：產能為 6,700 cph，適用于大規模生產中大型或特殊規格元器件的精準貼裝，確保高端產品的生產質量。


（四）貼裝頭精度

NXT M6 III 貼片機的貼裝頭精度與 M3 III / M3 IIIS 保持同等高水平，不同工作頭的精度參數如下：

1、H24S/H24A 工作頭：貼裝精度 ±0.025 mm，Cpk ≧ 1.00，在大規模、高速度的貼裝過程中，能穩定保持高精度，有效控制產品不良率；

2、H08M 工作頭：貼裝精度 ±0.040 mm，Cpk ≧ 1.00，滿足中等尺寸元器件在大規模生產中的精度要求，保障產品質量穩定性；

3、H02F 工作頭：貼裝精度 ±0.025 mm，Cpk ≧ 1.00，為大型或特殊元器件的高精度貼裝提供保障，適用于對質量要求極高的大規模生產場景。


綜上所述，NXT 系列的 M3 III / M3 IIIS 與 M6 III 貼片機在參數尺寸上各有側重，M3 III / M3 IIIS 以緊湊靈活的配置適合中小批量、多品種的生產需求，而 M6 III 則憑借更強的供料能力與更大的電路板尺寸適配范圍，更適合大規模、復雜產品的生產。企業在選型時，可根據自身生產規模、產品規格及精度要求，結合兩款設備的參數尺寸特點，選擇最適配的貼片機設備，以實現生產效率與產品質量的最優平衡。
